Schema siguranțe VW Touran (2003–2015): bord și motor

La VW Touran (prima generație, 2003–2015) siguranțele stau în trei locuri: în bord, sub partea stângă, la stânga coloanei volanului, și în compartimentul motor, în cutia electronică din stânga, cu siguranțele mari alături. Ce alimentează fiecare siguranță nu depinde doar de generație: Volkswagen a schimbat alocarea aproape în fiecare mai, la începutul unui nou an-model. De aceea „schemele” găsite pe internet nu se potrivesc des cu mașina ta.

Mai jos găsești listele complete din documentația de service Volkswagen (ElsaWin) pentru trei perioade – 2003 – aprilie 2005, mai 2005 – aprilie 2006 și 1T3 (2010–2015) – plus schimbările importante pentru Touran 2006–2010 și siguranțele căutate cel mai des.

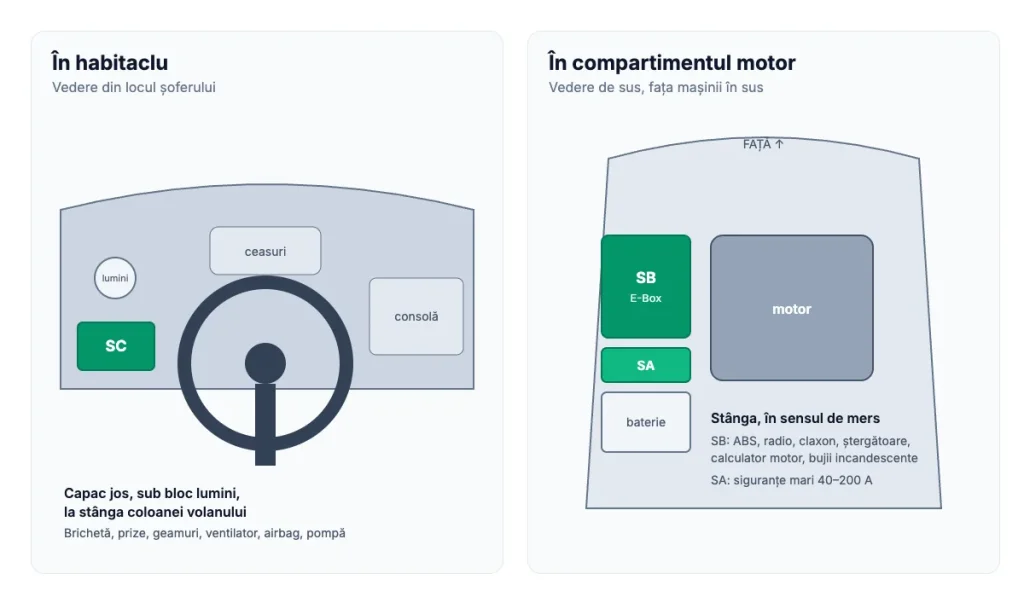

Unde sunt siguranțele la VW Touran

1. Cutia din bord (SC) – sub partea stângă a bordului, sub bloc lumini, la stânga coloanei volanului. Aici sunt siguranțele pentru brichetă, prize, închiderea centralizată, geamuri, încălzirea scaunelor, ventilatorul habitaclului, airbag și pompa de combustibil.
2. Cutia electronică din motor (SB, „E-Box”) – în compartimentul motor, în stânga. Aici sunt ABS, ștergătoarele, radio, claxonul, calculatorul motorului și bujiile incandescente.
3. Siguranțele mari (SA) – siguranțele de 40–200 A pentru alternator, servodirecție, ventilatorul radiatorului și alimentarea cutiei din bord, montate pe cutia electronică (la primele mașini, pe baterie).

Mulți posesori caută siguranțele la capetele bordului, ca la alte modele VW, și nu le găsesc. La Touran capacul e jos, în zona picioarelor șoferului:

Cum deschizi cutiile de siguranțe

• În bord: deschide capacul de sub bloc lumini, apoi trage-l cu putere spre tine ca să-l scoți complet. În capac găsești clema de plastic pentru scos siguranțe, iar în cutie e loc pentru siguranțe de rezervă.
• În motor: deschide capota, împinge în față cele două clapete de blocare ale capacului cutiei electronice și ridică-l. La montare, așază capacul și împinge clapetele înapoi până se fixează cu un clic.
• Înainte să scoți o siguranță, ia contactul și oprește consumatorul. O siguranță arsă se recunoaște după firul metalic topit. Pune în locul ei una identică: aceeași valoare (aceeași culoare) și aceeași mărime.

Pașii sunt cei din manualul de utilizare Touran în limba română (ediția 2007), pe care îl poți descărca de pe pagina manuale VW Touran. Manualul mai precizează că o siguranță care se arde din nou după scurt timp înseamnă o problemă în instalație, care trebuie verificată la service.

Ce schemă se potrivește mașinii tale

Cutia din bord este aceeași piesă la toate Touran-urile 1T (din mai 2008 are 60 de locuri în loc de 58); se schimbă doar ce alimentează fiecare loc. Alege lista după data fabricației:

• 2003 – aprilie 2005 (Touran 2003, 2004 și începutul lui 2005): există două variante de cutie electronică în motor, „E-Box High” (mare, cu 54 de locuri și relee pe ea) și „E-Box Low” (30 de locuri). Lista 2003 – aprilie 2005 este pentru E-Box High.
• Mai 2005 – aprilie 2006 (Touran 2005–2006): lista mai 2005 – aprilie 2006.
• Mai 2006 – aprilie 2010 (facelift, Touran 2007–2010): ce s-a schimbat la 2006–2010.
• Mai 2010 – 2015 (Touran 1T3): lista pentru 1T3.

Dacă nu știi data fabricației, a 10-a cifră din seria de șasiu (VIN) arată anul-model: 4 = 2004, 5 = 2005, 6 = 2006, 7 = 2007, 8 = 2008, 9 = 2009, A = 2010, B = 2011, C = 2012, D = 2013, E = 2014, F = 2015. Anul-model VW începe vara, deci o mașină fabricată în iunie 2005 are deja anul-model 2006. Indiferent de listă, eticheta din capacul cutiei (sau fișa lipită acolo) are ultimul cuvânt – manualul VW avertizează că, în funcție de echipare, numerele pot diferi.

Siguranțele căutate cel mai des

• Bricheta – SC47, 25 A (2003–2006); SC30, 20 A (din mai 2006 și la 1T3, împreună cu priza spate).
• Priza de 12 V din portbagaj – SC42, 15 A (2003–2006); SC30, 20 A (1T3).
• Pompa de combustibil – SC43, 15 A, la toate perioadele (releul pompei sau calculatorul pompei); la mai 2005 – aprilie 2006 și SC12, 10 A (calculatorul pompei).
• Radio – în motor: F19, 15 A (E-Box High, 2003–2005); F8, 15 A (din mai 2005 și la 1T3).
• Claxon – în motor: F17, 15 A (E-Box Low, din mai 2005 și la 1T3). La E-Box High, sursele VW nu sunt de acord (vezi lista 2003–2005).
• Luneta încălzită – SC52, 25 A (din mai 2005 și la 1T3; 30 A în tabelul VW din mai 2007). Releul lunetei este B5, pe suportul de relee de lângă cutia din bord.
• Încălzirea scaunelor – SC50, 30 A (2003 – octombrie 2004); SC48 (din noiembrie 2004 și la 1T3), de obicei 30 A.
• Ventilatorul habitaclului – SC35 sau SC56, 40 A (2003–2005); SC56 și SC33, 40 A (din mai 2005); SC33 și SC44, 40 A (din 2007 și la 1T3).
• Geamurile electrice – SC57 (față) și SC58 (spate), 30 A, verzi (2003–2006); SC47 și SC51, 30 A (1T3).
• Închiderea centralizată – SC53, 25 A (2003–2005); SC50 (din mai 2005 și la 1T3).
• Airbag – are siguranță, de 5 A: SC9 (2003–2005), SC6 (mai 2005 – 2006), SC15 (1T3).
• Ventilatorul radiatorului – siguranța mare SA3 (50 sau 80 A); la E-Box High apare și pe F8, de 10 A.

Schema siguranțe Touran 2003 – aprilie 2005

Sursa: VW ElsaWin, „Touran Einbauorte” 1/1–1/17, edițiile 06.03 – 08.04, pentru mașinile cu E-Box High. Codurile de motor contează la câteva siguranțe: diesel AVQ, AZV, BKC, BKD; benzină FSI AXW, BAG, BLP, BLX, BLY; benzină BGU.

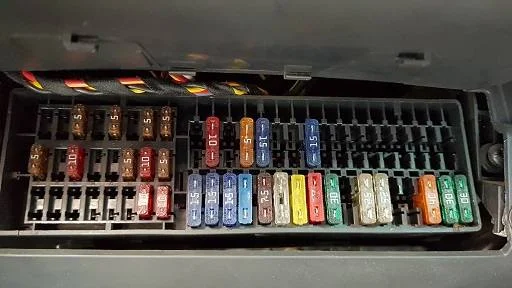

Cutia din bord (SC), 2003 – aprilie 2005

• SC1 – 5 A: oglinda interioară fotocromatică
• SC2 – 5 A: modulul de remorcă
• SC3 – 5 A: comanda încălzirii, senzorul de presiune al climei, Climatronic
• SC4 – 5 A: calculatorul pompei de combustibil (benzină FSI)
• SC5 – 5 A: calculatoarele încălzirii scaunelor
• SC6: liber
• SC7 – 5 A: regulatoarele încălzirii scaunelor
• SC8 – 5 A: duzele de spălare încălzite
• SC9 – 5 A: airbag și martorul „airbag pasager dezactivat”
• SC10 – 5 A: telefon
• SC11 – 10 A: servodirecția
• SC12 – 5 A: Tiptronic, maneta schimbătorului automat, mecatronica DSG
• SC13 – 10 A: reglajul farurilor (xenon)
• SC14 – 5 A: butonul ASR/ESP, ABS
• SC15 – 10 A: contactul de marșarier, mufa de diagnoză
• SC16 – 5 A: gateway (interfața de diagnoză)
• SC17: liber; SC18, SC19 – 5 A: vehicule speciale (taxi, poliție)
• SC20 – 5 A: senzorii de parcare
• SC21 – 5 A: Tiptronic
• SC22 – 5 A: receptorul telecomenzii pentru încălzirea staționară
• SC23 – 10 A: contactul lumini frână (stopuri)
• SC24 – 10 A: comutatorul de lumini, Climatronic / clima manuală, mufa de diagnoză
• SC25: liber; SC26 – 10 A: calculatorul motorului; SC27: liber
• SC28 – 5 A: comutatorul de lumini
• SC29 – 15 A: ștergătorul lunetei
• SC30 – 5 A: vehicule speciale
• SC31 – 15 A: releul încălzirii auxiliare
• SC32 – 15 A: pompa de spălare parbriz / lunetă
• SC33 – 10 A: vehicule speciale; SC34: liber
• SC35 – 40 A: ventilatorul habitaclului
• SC36 – 15 A: vehicule speciale; SC37–SC39: libere
• SC40 – 20 A: modulul de remorcă
• SC41 – 20 A: priza de remorcă
• SC42 – 15 A: priza de 12 V
• SC43 – 15 A: pompa de combustibil (releu sau calculatorul pompei)
• SC44 – 5 A: alarma (sirenă, senzor volumetric, senzor de înclinare)
• SC45 – 5 A: amplificatorul de antenă
• SC46 – 7,5 A: calculatorul rețelei de bord (lumini interioare)
• SC47 – 25 A: bricheta față și bricheta spate
• SC48 – 20 A: spălarea farurilor (până în octombrie 2004)
• SC49 – 10 A: modulele ușilor față
• SC50 – 30 A: încălzirea scaunelor
• SC51 – 20 A: trapa
• SC52 – 25 A: calculatorul rețelei de bord, releul încălzirii auxiliare
• SC53 – 25 A: calculatorul confort (închiderea centralizată)
• SC54 – 5 A: cutia automată
• SC55 – 5 A: vehicule speciale
• SC56 – 40 A: ventilatorul habitaclului (cu Climatronic și încălzire auxiliară)
• SC57 – 30 A: geamurile față (modulele ușilor față)
• SC58 – 30 A: geamurile spate (modulele ușilor spate)

Cutia din motor (E-Box High), 2003 – aprilie 2005

• F1, F2 – 30 A: ABS/ESP
• F3 – 25 A: motorul ștergătorului, partea pasagerului
• F4 – 5 A, F5 – 20 A: calculatorul rețelei de bord
• F6 – 20 A / 5 A: transformatorul de aprindere (BGU) / supapa de presiune combustibil (FSI)
• F7 – 5 A: contactele pedalelor de frână și ambreiaj
• F8 – 10 A: componente motor, inclusiv ventilatorul radiatorului, supapa EGR și clapeta galeriei de admisie (diesel)
• F9 – 10 A: releul pompei de combustibil și bujiile incandescente (diesel)
• F10 – 5 A / 10 A: releul pompei de aer secundar (BGU) / sonde lambda și supape motor (diesel)
• F11 – 25 A / 30 A: calculatorul motorului (benzină / diesel)
• F12 – 15 A: sondele lambda
• F13 – 15 A: mecatronica DSG
• F15 – 40 A: electromotorul
• F16 – 15 A: electronica coloanei de direcție
• F17 – 10 A: bordul (ceasurile)
• F18 – 30 A: amplificatorul audio
• F19 – 15 A: radio
• F20 – 10 A: telefon
• F24 – 10 A: gateway
• F26 – 10 A: calculatorul motorului (benzină) / releul de alimentare borna 30 (diesel)
• F27 – 10 A: încălzirea ventilației carterului (diesel)
• F28 – 20 A: maneta multifuncțională, cutia automată
• F29 – 20 A: bobinele de inducție (benzină FSI)
• F30 – 20 A: încălzirea auxiliară
• F31 – 25 A: motorul ștergătorului, partea șoferului
• F32 – 10 A: injectoarele (BGU); F33 – 15 A: pompa de combustibil (BGU)
• F38 – 10 A: reglajul farurilor
• F39 – 5 A: senzorul de nivel ulei, bordul
• F40 – 20 A: alimentarea cutiei din bord (borna 15)
• F42 – 5 A / 10 A: debitmetrul (diesel) / releul pompei 2 (BGU)
• F43 – 20 A: pompa de vacuum a frânei
• F45 – 15 A: sondele lambda (BGU)
• F47, F48 – 40 A, F52 – 50 A: calculatorul rețelei de bord
• F49 – 50 A: releu borna 15 (până în iunie 2003), vehicule speciale
• F51 – 40 A: bujiile incandescente (diesel) / pompa de aer secundar (BGU)
• F53 – 50 A: alimentarea siguranțelor SC57 și SC58 (geamuri)
• Libere: F14, F21–F23, F25, F34–F37, F41, F44, F46, F50, F54

Siguranțele mari (SA), pe baterie: SA1 – 150 A (alternator 90/110 A) sau 200 A (alternator 140 A); SA2 – 80 A, servodirecția; SA3 – 80 A, ventilatorul radiatorului; SA4 – 80 A, vehicule speciale; SA6 – 100 A, alimentarea cutiei din bord (SC20–SC24, SC42–SC56); SA7 – 50 A, alimentarea SC39–SC41.

O ediție mai nouă ElsaWin (09.2011) modifică câteva poziții din E-Box High – de exemplu pune claxonul pe F5 (20 A) și F53 la 30 A pentru geamurile față. Pe forum, un posesor de Touran 2004 indică pentru claxon „siguranta F 17 din tablou de sigurante din compartimentul motor”. Dacă mașina ta nu se potrivește cu lista, verifică eticheta din capac. Touran-urile fabricate înainte de mai 2005 cu E-Box Low (30 de locuri) au o alocare proprie, care nu e identică nici cu lista de mai sus, nici cu cea din mai 2005 – la ele, eticheta din capac e reperul.

Schema siguranțe Touran mai 2005 – aprilie 2006

Sursa: VW ElsaWin, „Touran Fitting Locations No. 204”, ediția 05.2006, pentru mașinile cu E-Box Low fabricate din mai 2005. Documentul complet, cu relee, îl poți descărca de pe pagina manuale VW Touran („touran relee”).

Cutia din bord (SC), mai 2005 – aprilie 2006

• SC1 – 5 A: oglinda interioară fotocromatică, calculatorul rețelei de bord
• SC2 – 5 A: gateway, releul pompei de combustibil, calculatorul motorului
• SC3 – 5 A: reglajul farurilor
• SC4 – 5 A: telecomanda ușii de garaj, telefon
• SC5 – 10 A: debitmetrul, încălzirea ventilației carterului
• SC6 – 5 A: airbag și martorul „airbag pasager dezactivat”
• SC7, SC8: libere
• SC9 – 10 A: servodirecția
• SC10 – 10 A: releul încălzirii auxiliare, gateway, calculatorul rețelei de bord, contactul de marșarier
• SC11: liber
• SC12 – 10 A: calculatorul pompei de combustibil
• SC13 – 5 A: modulul de remorcă
• SC14 – 5 A: ABS, butoanele ASR/ESP și de monitorizare a presiunii în anvelope, contactul lumini frână (din noiembrie 2005)
• SC15 – 5 A: cutia automată
• SC16 – 5 A: bordul (ceasurile), încălzirea scaunelor, senzorul de nivel ulei, senzorul de presiune al climei, Climatronic, comanda încălzirii
• SC17 – 7,5 A, SC18, SC19: vehicule speciale (tahograf, taxi, poliție, școală de șoferi)
• SC20 – 5 A: cutia automată, ABS
• SC21 – 5 A: maneta multifuncțională
• SC22 – 5 A: receptorul telecomenzii pentru încălzirea staționară
• SC23 – 10 A: contactul pedalei de frână pentru pilotul automat
• SC24 – 10 A: calculatorul rețelei de bord, senzorul de ploaie și lumină, Climatronic / clima manuală
• SC25 – 20 A: pompa de vacuum a frânei, cutia automată
• SC26 – 20 A: injectoarele și bobinele de inducție
• SC27 – 20 A: cutia automată
• SC28: liber
• SC29 – 15 A: ștergătorul lunetei
• SC30 – 5 A: comanda ventilatorului, releul ventilatorului, clima, încălzirea auxiliară
• SC31 – 15 A: calculatorul rețelei de bord (pompa de spălare)
• SC32 – 5 A: duzele de spălare încălzite
• SC33 – 40 A: ventilatorul habitaclului (comandă și releu)
• SC34, SC35: libere; SC36: vehicule speciale
• SC37 – 30 A: priza de 230 V
• SC38, SC39: libere
• SC40 – 20 A: modulul de remorcă
• SC41 – 20 A: priza de remorcă
• SC42 – 15 A: priza de 12 V din portbagaj
• SC43 – 15 A: releul pompei de combustibil, calculatorul pompei
• SC44 – 5 A: alarma (sirenă, senzor volumetric, senzor de înclinare)
• SC45 – 5 A: amplificatorul de antenă
• SC46 – 7,5 A: calculatorul rețelei de bord
• SC47 – 25 A: bricheta
• SC48 – 30 A: încălzirea scaunelor
• SC49 – 10 A: modulul ușii șoferului
• SC50 – 25 A: calculatorul confort (închiderea centralizată)
• SC51 – 20 A: trapa
• SC52 – 25 A: luneta încălzită (prin calculatorul rețelei de bord), releul ventilatorului
• SC53 – 20 A: releele pompei de spălare duble
• SC54 – 5 A: senzorii de parcare
• SC55 – 7,5 A: maneta multifuncțională, Tiptronic, maneta schimbătorului automat, cutia automată, ABS
• SC56 – 40 A: ventilatorul habitaclului
• SC57 – 30 A: geamurile față (modulele ușilor față)
• SC58 – 30 A: geamurile spate (modulele ușilor spate)

Cutia din motor (E-Box Low), mai 2005 – aprilie 2006

• F1 – 25 A: ștergătoarele (calculatorul ștergătoarelor, motorul din partea pasagerului)
• F2 – 5 A: electronica coloanei de direcție
• F3 – 5 A: calculatorul rețelei de bord
• F4 – 30 A: ABS/ESP
• F5 – 15 A: mecatronica DSG
• F6 – 5 A: bordul (ceasurile)
• F7: liber
• F8 – 15 A: radio / radio-navigație
• F9 – 5 A: telefon
• F10 – 5 A (diesel) / 10 A (benzină): releul de alimentare borna 30, calculatorul motorului (benzină)
• F11 – 20 A: încălzirea auxiliară
• F12 – 5 A: gateway
• F13 – 30 A (diesel) / 25 A (benzină): calculatorul motorului
• F14 – 20 A: bobinele de inducție
• F15 – 15 A / 5 A: sondele lambda; la diesel, releul pompei de combustibil și calculatorul bujiilor incandescente
• F16 – 30 A: ABS/ESP
• F17 – 15 A: claxonul
• F18 – 30 A: amplificatorul audio
• F19 – 30 A: ștergătoarele (motorul din partea șoferului)
• F20: liber
• F21 – 15 A / 10 A: sondele lambda, senzorul NOx
• F22 – 5 A: contactul pedalei de frână, senzorul pedalei de ambreiaj
• F23 – 5–15 A: supape motor (EGR, presiunea turbo, presiunea combustibilului)
• F24 – 10 A: termostat, ventilatorul radiatorului (comandă), supape motor, clapetele galeriei de admisie
• F25, F26 – 40 A: calculatorul rețelei de bord (care comandă luminile exterioare)
• F27 – 50 A: bujiile incandescente
• F28 – 40 A: releul de alimentare borna 15
• F29: liber
• F30 – 40 A: releul de degrevare X (alimentează SC7, SC8, SC28–SC35)

Siguranțele mari (SA), pe cutia electronică: SA1 – 150 A (alternator 90/120 A) sau 200 A (alternator 140 A); SA2 – 80 A, servodirecția; SA3 – 50 A, ventilatoarele radiatorului; SA5 și SA6 – 80 A (100 A din noiembrie 2005), alimentarea cutiei din bord și a încălzitorului electric auxiliar; SA7 – 50 A, modulul de remorcă.

Touran 2006–2010 (facelift): ce s-a schimbat

Pentru facelift-ul din mai 2006, Volkswagen a publicat tabele noi în fiecare an (mai 2006, mai 2007, mai 2008, mai 2009, noiembrie 2009). Manualul de utilizare în limba română (ediția 04.2007) dă un tabel scurt pentru consumatorii principali:

• Bricheta și priza spate – 30 (20 A)
• Ventilatorul – 33 (40 A) sau 44 (40 A)
• Luneta încălzită – 52 (25 A)
• Încălzirea scaunelor – 28 (5 A), 48 (30 A)
• Duzele de spălare încălzite – 28 (5 A)
• Închiderea centralizată – 49 (10 A)
• Trapa – 45 (20 A)
• Spălarea farurilor – 42 (20 A)
• Farurile cu lumină în viraje (AFS) – 9 (10 A) stânga, 13 (10 A) dreapta
• ABS, reglajul farurilor – 12 (5 A)
• În motor: ABS F4 și F16 (30 A), radio F8 (15 A), claxon F17 (15 A), contactul stopurilor F22 (5 A), ștergătoare F1 și F19 (30 A), telefon F9 (5 A), încălzire auxiliară F11 (20 A)

Tabelul din manual e orientativ: pe câteva poziții nu se potrivește cu tabelele de service VW. Diferențele principale:

• Manualul pune geamurile pe 47 și 51 (30 A). În tabelele VW din 2006–2007, SC51 este trapa; geamurile spate trec pe SC51 (30 A) abia din 2009.
• Luneta încălzită este SC52 la 25 A în 2006 și la 30 A în tabelul din mai 2007.
• Manualul scrie „semnalizare” și „faruri” la F25 și F26 în motor. În realitate acestea alimentează calculatorul rețelei de bord, care comandă luminile exterioare.
• Din mai 2008 cutia din bord are 60 de locuri, iar SC1–SC8 nu sunt folosite. Din același an, priza de remorcă trece pe SC42 (20 A), iar ștergătorul lunetei pe SC29 (20 A).
• Pompa de combustibil rămâne pe SC43 (15 A), iar încălzirea scaunelor pe SC48 (30 A) în toți acești ani.

Schema siguranțe Touran 1T3 (2010–2015)

Sursa: VW ElsaWin ediția 09.2011, tabelul „din mai 2010”, din compilația publicată pe forumul touran-24.de. Din mai 2010 cutia din bord poate fi montată rotită cu 180°, așa că numără locurile după marcajele de pe cutie, nu după poziție.

Cutia din bord (SC), 1T3 din mai 2010

• SC1–SC8: libere
• SC9 – 10 A: modulul farului stânga
• SC10 – 10 A: relee electromotor, stabilizatorul de tensiune, gateway, calculatorul motorului
• SC11 – 5 A: asistentul de parcare, senzorii de parcare
• SC12 – 5 A: lumina în viraje și reglajul farurilor, modulul de remorcă, contactul lumini frână, servodirecția, mecatronica DSG
• SC13 – 10 A: modulul farului dreapta
• SC14 – 10 A / 5 A: încălzirea ventilației carterului, bordul, contactul de marșarier, mufa de diagnoză, calculatorul pompei de combustibil, debitmetrul
• SC15 – 5 A: airbag și martorul „airbag pasager dezactivat”
• SC16 – 5 A: senzorul de presiune al climei, senzorul de calitate a aerului, senzorul de nivel ulei, oglinda fotocromatică, comutatorul de lumini
• SC17–SC19: vehicule speciale (tahograf, taxi)
• SC20 – 5 A: camera de marșarier, alarma, calculatorul rețelei de bord, releul claxonului, releul lunetei
• SC21 – 5 A: mufa de diagnoză, comutatorul de lumini, Climatronic, senzorul de ploaie și lumină, ABS, maneta multifuncțională
• SC22: liber
• SC23 – 10 A: modulele ușilor față
• SC24: vehicule speciale; SC25: liber
• SC26 – 10 A: injectoarele
• SC27: liber (20 A, pompa de vacuum a frânei, din mai 2011)
• SC28 – 5 A: duzele de spălare încălzite, comutatoarele proiectoarelor, clima, calculatorul rețelei de bord
• SC29 – 20 A: ștergătorul lunetei, releele pompei de spălare
• SC30 – 20 A: bricheta, bricheta spate, priza de 12 V
• SC31, SC32: libere
• SC33 – 40 A: ventilatorul habitaclului (comandă, releu, clima)
• SC34, SC35: libere; SC36: vehicule speciale; SC37–SC39: libere
• SC40, SC41 – 20 A: modulul de remorcă
• SC42 – 20 A: priza de remorcă
• SC43 – 15 A: releul pompei de combustibil, calculatorul pompei
• SC44 – 40 A: calculatorul ventilatorului habitaclului
• SC45 – 20 A: trapa (25 A din noiembrie 2011)
• SC46 – 20 A: calculatorul rețelei de bord (10 A din mai 2011)
• SC47 – 30 A: modulele ușilor față (geamuri față), calculatorul rețelei de bord
• SC48 – 30 A: încălzirea scaunelor
• SC49 – 10 A: modulele ușilor față (15 A din noiembrie 2011)
• SC50 – 20 A: calculatorul confort (închiderea centralizată)
• SC51 – 30 A: geamurile spate (modulele ușilor spate)
• SC52 – 25 A: calculatorul rețelei de bord, releul lunetei încălzite, releul ventilatorului
• SC53 – 20 A: releul spălării farurilor
• SC54–SC56: libere (din mai 2011: SC55 – 20 A trapa, SC56 – 20 A rulou parasolar)
• SC57 – 5 A: bordul, electronica coloanei de direcție, vehicule speciale
• SC58–SC60: libere

Din noiembrie 2011, SC50 devine o alimentare de 50 A pentru cutia de siguranțe, iar SC55 și SC56 redevin libere.

Cutia din motor (E-Box Low), 1T3 din mai 2010

• F2 – 30 A, F5 – 15 A: cutia DSG
• F3 – 5 A: calculatorul rețelei de bord, senzorul de monitorizare a bateriei
• F4 – 30 A, F25 – 30 A: ABS/ESP
• F6 – 5 A: bordul, electronica coloanei de direcție (fără Start/Stop)
• F7 – 40 A: relee de alimentare și electromotor
• F8 – 15 A: radio (25 A, stabilizatorul de tensiune, la mașinile cu Start/Stop)
• F9 – 5 A: telefon
• F10 – 10 A: releul de alimentare borna 30, calculatorul motorului
• F11 – 20 A: încălzirea auxiliară (30 A din noiembrie 2010)
• F12 – 5 A: gateway
• F13 – 15 A (benzină) / 30 A (diesel): calculatorul motorului
• F14 – 20 A: bobinele de inducție, supapa de presiune a combustibilului
• F15 – 10 A / 5 A: sondele lambda; releul pompei de combustibil, bujiile incandescente
• F16 – 30 A, F26 – 30 A: calculatorul rețelei de bord
• F17 – 15 A: claxonul (releu și claxoane)
• F18 – 30 A: amplificatorul audio
• F19 – 30 A: ștergătoarele
• F20 – 10 A: pompa de lichid de răcire
• F21 – 10 A: cuplajul compresorului de climă, sonde
• F22 – 5 A: contactul pedalei de frână, senzorul pedalei de ambreiaj
• F23, F24 – 10–15 A: supape și senzori motor
• F27 – 50 A: bujiile incandescente
• F29 – 30 A: trapa și ruloul (SC55/SC56)
• F30 – 50 A: releul de degrevare X, SC29

Siguranțele mari (SA): SA1 – 150 A sau 200 A, alternatorul; SA2 – 80 A, servodirecția; SA3 – 50 A, ventilatoarele radiatorului; SA4 și SA6 – încălzitorul electric auxiliar; SA5 – 80 A, alimentarea cutiei din bord; 50 A, modulul de remorcă.

Culorile siguranțelor

Siguranțele mici (lamelare), din bord și din cutia electronică: 3 A mov, 5 A maro deschis (bej), 7,5 A maro, 10 A roșu, 15 A albastru, 20 A galben, 25 A alb sau transparent, 30 A verde, 40 A portocaliu. Siguranțele mari din suportul SA au alt cod de culori – de exemplu 40 A verde, 50 A roșu, 80 A alb, 150 A gri, 200 A mov – așa că nu le compara cu cele mici.

Siguranța e bună, dar consumatorul tot nu merge

• Claxonul nu merge după o siguranță arsă – un posesor a folosit claxonul mult la o nuntă, siguranța s-a ars, iar după înlocuire claxonul tot nu mergea. Explicația de pe forum: „s-a incins claxonul si s-a ars bobina din claxon. Pe urma a facut scurt, de asta s-a ars si siguranta.”
• Siguranța ventilatorului de radiator se arde imediat ce pui contactul – la un Touran 2004 2.0 TDI, pe aceeași siguranță era și clapeta de pe admisie. După ce a scos mufa clapetei, siguranța nu s-a mai ars și ventilatoarele au pornit. Defectul era la clapetă, nu la ventilator.
• Geamurile spate nu merg, siguranțele de 30 A sunt bune – la 2003–2006 sunt SC57 (față) și SC58 (spate), ultimele două, verzi. Dacă amândouă sunt bune, problema e mai departe: cablajul din ușă sau modulul ușii.
• Bricheta, prizele, încălzirea scaunelor și duzele încălzite nu mai merg deodată – la un Touran 2009 toate siguranțele erau bune, iar firul de pe forum nu are o rezolvare publicată. Bricheta, prizele și duzele sunt pe circuitul X (borna 75), alimentat prin releul de degrevare, deci verifică întâi acest releu și bateria; încălzirea scaunelor e însă pe alt circuit.
• Nu scoate siguranțe cu motorul pornit – un posesor a scos o siguranță cu motorul pornit, motorul s-a oprit instant și nu a mai pornit. Altul a scos toate siguranțele din motor și mașina pornea doar 1–2 secunde: în cazul lui, „computerul de bord” a trebuit înlocuit.

Dacă după o siguranță schimbată se aprind martori în bord, ghidul martori bord VW explică ce înseamnă fiecare la Touran.

Unde este siguranța de la brichetă la VW Touran?

În cutia din bord, sub partea stângă a bordului. La mașinile fabricate până în aprilie 2006 este SC47, de 25 A (albă sau transparentă). La Touran fabricate din mai 2006 și la 1T3 este SC30, de 20 A (galbenă), aceeași cu priza din spate.

Are airbagul siguranță la Touran?

Da. Calculatorul airbagului are o siguranță de 5 A în cutia din bord: SC9 la Touran 2003 – aprilie 2005, SC6 la mai 2005 – aprilie 2006 și SC15 la 1T3. Pe aceeași siguranță este și martorul „airbag pasager dezactivat”. Nu lucra la sistemul airbag cu contactul pus.

Vezi și

• Manuale VW Touran în limba română (PDF)
• Martori bord VW: ce înseamnă fiecare
• Baterie auto slabă la VW: simptome și test

Surse

• Volkswagen ElsaWin, „Touran Einbauorte” 1/1–1/17 (edițiile 06.03 – 08.04), publicat pe motor-talk.de
• Volkswagen ElsaWin, „Touran Fitting Locations No. 204” (ediția 05.2006), în secțiunea manuale VW Touran
• Volkswagen ElsaWin 802/1 (ediția 09.2011), compilație publicată pe touran-24.de
• Volkswagen, „Sfaturi și întreținere – Touran”, manual în limba română, ediția 04.2007
• vwforum.ro – Panou de siguranțe Touran, Schemă tablou siguranțe, Probleme electrice, Probleme siguranțe
• Imagine principală: Pexels (licență Pexels).
