Fie ca ati inlocuit player-ul audio cu unul dintr-o generatie mai noua, sau doriti sa instalati alte module pe care CAN Bus-ul actual nu le suporta, el trebuie inlocuit cu unul mai nou.


ATENȚIE ! Acest material este în scop pur informativ.
Nu ne asumăm responsabilitatea pentru eventualele daune provocate.
Urmați acest tutorial pe propria răspundere !

Aceasta procedura de upgrade inlocuieste gateway-ul CAN Bus 1K0 907 530 E (1K0907530E) cu 1K0 907 530 AA (1K0907530AA).

Procedura funcționeaza pentru majoritatea modelelor VW.

1K0 907 530 E (1K0907530E) Revision: 11

1K0 907 530 AA (1K0907530AA) Revision: H16


NU UITATI sa notati sau sa faceti capturi de ecran pentru lista de module instalate pe autovehicul in controlerul  19 – Can Gateway  folosind o interfata VAG-COM/VCDS.

Demontare, instalare, upgrade CAN BUS Gateway VW Golf 5
Demontare, instalare, upgrade CAN BUS Gateway VW Golf 5
Demontare, instalare, upgrade CAN BUS Gateway VW Golf 5

Demontarea si reinstalare

  • Se scot bornele de la baterie

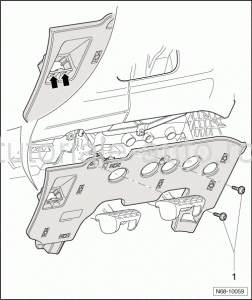

  • Se demonteaza capacul de deasupra pedalierului
  • Modulul se va afla deadupra pedalei de acceleratie. Pe unele modele mai vechi de Golf 5 se afla deasupra pedalei de abreiaj.
  • Deblocati conectorul si trageti-l afara din mufa interfetei de diagnoza
  • Apasati impreuna cei 3 pini de fixare și impingeti-i afara din gauri.

Demontare, instalare, upgrade CAN BUS Gateway VW Golf 5
Demontare, instalare, upgrade CAN BUS Gateway VW Golf 5
Demontare, instalare, upgrade CAN BUS Gateway VW Golf 5

Instalarea

  • Se face in ordinea inversa demontarii
  • Reconectati bateria

Codarea noului gateway

Folosind capturile de ecran sau notitele luate inainte de demontare din vcds, bifati tot ce ati avut bifat anterior (puteti bifa si modulele noi instalate daca acesta este motivul schimbarii CAN-ului).


Sursa: http://www.my-gti.com/2296
